Descrizione delle parti

Qui di seguito forniamo una rappresentazione delle centrali Prime aperte, con le parti assemblate ed i cavi inseriti, così come vengono fornite.

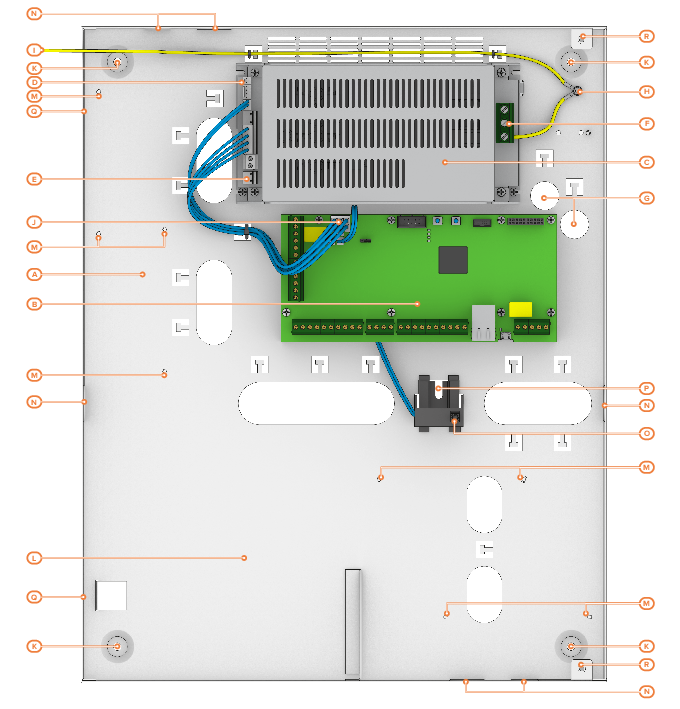

Centrali - descrizione delle parti

Modelli

Prime060S

Prime060L, Prime120L, Prime240L, Prime500L

[A]

Fondo del contenitore metallico

[B]

Scheda madre

[C]

Alimentatore switching

[D]

Connettore per sonda termica

[E]

Connettore per batterie

[F]

Morsettiera ingresso rete

[G]

Foro passacavi per alimentazione di rete

[H]

Vite di collegamento a terra

[I]

Cavo di messa a terra del coperchio

[J]

Cavi tra alimentatore switching e centrale

[K]

Fori di fissaggio contenitore metallico

[L]

Vano per batteria tampone

[M]

Fori per fissaggio scheda espansione o Nexus

[N]

Asole per accesso di cavi laterali (sui lati della scatola)

[O]

Dispositivo anti sabotaggio

[P]

Foro di fissaggio per dispositivo anti sabotaggio

[Q]

Asole per coperchio del contenitore metallico

[R]

Fori di fissaggio del coperchio del contenitore metallico

Scheda madre - descrizione delle parti

[A]

Connettori per cavi tra alimentatore e scheda

[B]

Connettore scheda vocale SmartLogos30M

[C]

RESET

Pulsante di riavvio del sistema

[D]

CLOUD REG

Pulsante di ripristino dei dati di fabbrica

[E]

Connettore per scheda opzionale

[F]

Fori di fissaggio per scheda opzionale

[G]

Connettore anti sabotaggio opzionale

[H]

Connettore anti sabotaggio fornito

[I]

Connettori per ponticello di servizio

[J]

POWER

LED verde di alimentazione

EXE

LED blu di attività

BUS

LED giallo di attività su BUS

CLOUD

LED blu di connessione al cloud

[K]

Connettore RJ45 per rete LAN

[L]

LED verde USB connessa

[M]

Connettore microUSB

[N]

Contatto di terra ausiliario

[O]

Morsettiera

[P]

QR-code del numero seriale
Scheda madre - morsettiera

n.

simbolo/nome

funzione

1-2-3

NO NC COM

Scambi liberi dell'uscita relè

4

+OC

Alimentazione ausiliaria da 13,8V350mA

5-6

OC1 OC2

Uscite open collector

7-8-9-10

+ D S -

Collegamento dell’I-BUS

11-23

AUX1 AUX2

Terminali di uscita da 13,8V

25

+12V

Alimentazione ausiliaria da 13,8V protetta

12-14-16-18-20-22-24-26-28-30-32-34-36

Negativo dell’alimentazione (massa o GND)

13-15-17-19-21-27-29-31-33-35

T1-T2-T3-T4-T5-T6-T7-T8-T9-T10

Terminali di ingresso/uscita di centrale

37-38

Collegamento apparecchi telefonici interni

39-40

PSTN

Collegamento linea telefonica

/

Collegamento di terra
Attenzione!

Non manomettere o disconnettere i cavi così come vengono forniti di fabbrica.
In caso di necessità di sostituzione ad opera dell’installatore di una delle parti sotto indicate (per manutenzione o riparazioni), si raccomanda di collegare o scollegare tali cavi solo dopo aver disconnesso sia la tensione di rete AC sia la batteria.
