Collegamento di uscite open collector

A parte l’uscita relè, tutte le uscite in centrale e sulle espansioni Flex5/SP e Flex5/SU sono di tipo “open collector”:

• OC1 e OC2 sono uscite open collector in grado di pilotare correnti massime in accordo con "Caratteristiche tecniche".

• tutti i terminali configurabili come uscite, sono open collector in grado di pilotare al massimo 150mA.

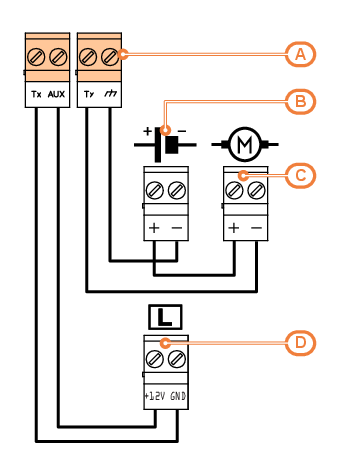

Sotto trovate esempi di collegamenti tipici per l’attivazione di un carico alla chiusura a massa () di una uscita Normalmente Aperta.
