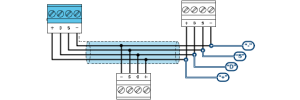

Collegamento alla linea I-BUS
Le periferiche delle centrali Inim Electronics vanno connesse all’unità centrale attraverso l’I-BUS.
Il collegamento tra la centrale e le sue periferiche avviene con un cavo schermato a 4 (o più) fili.
Attenzione!
La calza va collegata ad uno dei morsetti di massa (o GND) solo dal lato della centrale e deve seguire tutto il BUS senza essere collegata a massa in altri punti.
Il collegamento in centrale va fatto tramite i morsetti “+ D S -” presenti sulla scheda madre.
Dimensionamento
Il dimensionamento della linea I-BUS, cioè la distribuzione delle periferiche e l’utilizzo dei cavi per connetterle, deve essere fatto in base a diversi fattori di progetto, in modo da garantire la diffusione dei segnali dei conduttori “D” e “S” e dell’alimentazione fornita dai conduttori “+” e “-”.
Tali fattori sono:
-
L’assorbimento di corrente dei dispositivi connessi.
In caso di alimentazione insufficiente dalla linea BUS a periferiche e sensori (vedi la tabella delle specifiche tecniche), questa può essere fornita anche da alimentatori esterni.
-
Tipologia di cavi.
La sezione dei cavi utilizzati influisce sulla dispersione dei segnali dei conduttori.
|
Cavo AF CEI 20-22 II |
numero conduttori |
sezione (mm2) |
terminale I-BUS |
|---|---|---|---|
|
Cavo a 4 conduttori + schermo + calza |
2 |
0,5 |
+ - |
|
2 |
0,22 |
D S |
|
|
Cavo a 6 conduttori + schermo + calza |
2 |
0,5 |
+ - |
|
2 |
0,22 |
D S |
|
|
2 |
0,22 |
disponibili |
|
|
Cavo a 6 conduttori + schermo + calza |
2 |
0,75 |
+ - |
|
2 |
0,22 |
D S |
|
|
2 |
0,22 |
disponibili |
-
Velocità di comunicazione sul BUS.
Tale parametro è modificabile utilizzando il software di programmazione (38,4, 125 o 250kbs).
|
Velocità del BUS |
lunghezza ammissibile massima |
|---|---|
|
38,4kbps |
500m |
|
125kbps |
350m |
|
250kbps |
200m |
-
Numero e distribuzione di isolatori.
Per aumentare l’affidabilità e l’estensione del BUS è necessario utilizzare i dispositivi isolatori.
